SMA-4200R은 모터 회전자의 자기적 특성을 분석하기위해 사용하는 계측기 입니다. 다수의 홀 센서를 사용하여 회전자 표면의 자기장을 빠르게 측정할 수 있으며, 다양한 분석 기능을 이용하여 생산현장에서 양품과 불량을 판별하거나 연구 목적으로 활용할 수 있습니다.

측정

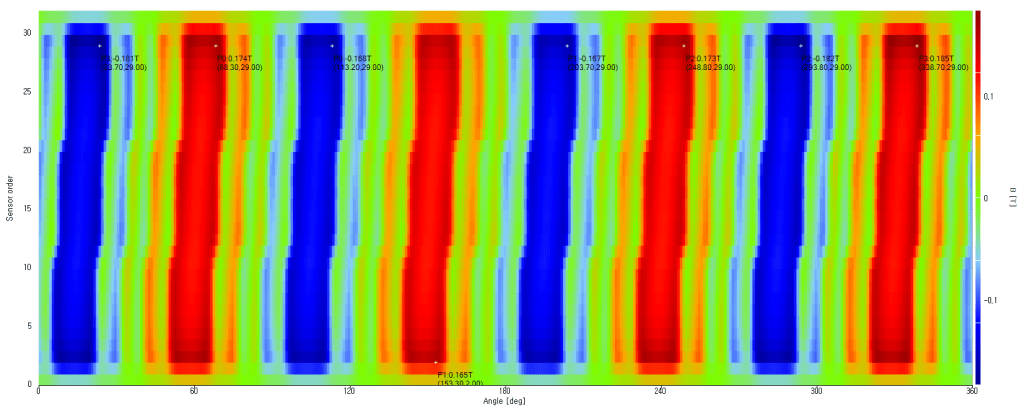

홀 센서를 이용하여 회전자 표면의 자기장을 측정합니다. 모든 홀 센서는 표준 가우스 미터 또는 NMR 미터를 이용하여 정밀하게 교정됩니다. 또한 측정 품질을 일정하게 유지하기위해 센서 온도, 샘플 온도, 실내 온도 (옵션)을 측정할 수 있으며, 센서 위치를 고분해능 Absolute scale을 이용 (옵션)하여 정밀하게 조절할 수 있습니다. 또한 모터 옵션을 이용하면 회전속도, 파워 등을 정밀하게 조절할 수 있습니다.

분석

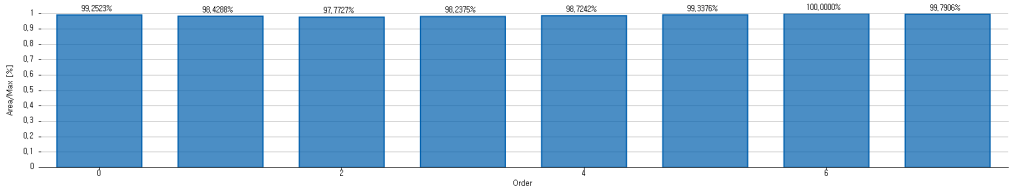

측정된 Raw 데이터를 각도 (Pole area, zero/peak/mean distance, max/total ratio) 및 주파수 영역 (Power spectrum, total harmonic distortion)에서 분석하거나, 레이어 특성 (Skew analysis)을 비교할 수 있습니다. 또한 Normalized cross correlation 기능을 이용하여 샘플 또는 레이어의 측정 데이터의 닮은 정도를 비교할 수 있습니다.

데이터베이스

모든 측정 결과는 데이터베이스에 저장되며, 측정 시간, 라벨, 태그 등으로 검색할 수 있습니다. 또한 데이터베이스의 값을 통계 분석할 수 있는 대쉬보드 기능이 지원됩니다. 사용자 데이터베이스 기능은 특정 필드만 데이터베이스에 저장될 수 있도록 기능을 제공합니다.

자동화

TCP/IP 또는 Remote digital I/O를 이용하여 데이터를 설정하거나 프로그램을 제어할 수 있습니다. 또한 특정 타이밍에 사용자가 지정한 실행파일 (*.exe)을 실행할 수 있습니다. 예약어 기능을 이용하면, 실행 시 특정 데이터를 실행파일의 입력으로 넘겨줄 수 있습니다. 예를 들어, _LAST_ID_와 _DB_PATH_ 예약어를 사용하여 마지막 측정한 데이터의 결과값을 MES에 업로드하는 프로그램을 측정 종료 시 실행합니다.

측정 옵션

사용자의 요청에 따라 기구를 변형하거나 샘플 형상에 맞춰 센서를 제작할 수 있습니다.

• 위치 센서: 고분해능의 Absolute optical linear encoder 센서를 이용하여 센서의 위치를 정밀하게 검출합니다.

• 온도: 온도는 측정의 안정성에 영향을 주는 가장 큰 요소 입니다. SMA-4000 은 샘플의 온도, 시편의 온도, 실내의 온/습도를 측정하여 관리합니다.

• 모터: 샘플의 회전 속도, 분해능, 파워 등을 조절할 수 있습니다.
