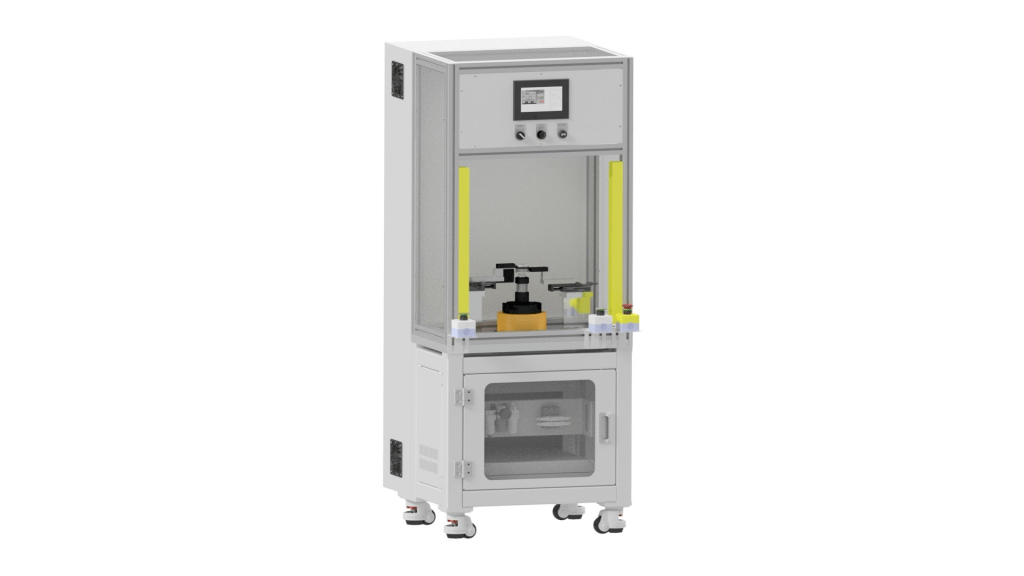

SCMI Encoder magnetizer (이하 SEM)는 회전형 마그네틱 엔코더 (rotary magnetic encoder)를 착자하기위한 설비입니다. Radial/axial 방향으로 착자가 가능하며, 사용자가 임의로 패턴을 (2000 모델 한정) 설정할 수 있습니다. 본 장비는 ic-Haus의 ic-MU 16/32/64 master/nonius pattern 착자가 가능합니다. 블로그에서 SEM 또는 엔코더 마그네타이저로 검색하시면, 개발된 다양한 제품들을 볼 수 있습니다.

---

Models

SEM-xxxx⁽¹⁾x⁽²⁾x⁽³⁾

(1) Pattern type
– 1000: Multipole magnetizer
– 2000: Code magnetizer
(2) Direction
– R: Radial
– A: Axial
(3) Number of tracks
– 1: Single track
– 2: Dual track (Code type only)

Specification

* Equipment size: 1800*600
* Equipment weight: 500kg
* Input: Single phase 220V 60Hz 30A
* Maximum magnetizing voltage: 80V/15A
(Dual stage magnetizing voltage control)

* Magnetizing encoder resolution
– 2,147,483,647 pulses (20bit)
* DSP code generation time: 200us
* Converting time: 15ns
* Maximum magnetizing RPM
– 1000 model: 200RPM
– 2000 model: 100RPM (limited by pulse number of the main encoder)
* Maximum pattern numbers
– 1000: 200,000
– 2000: 512 (or customization pattern)

* Maximum sample diameter
– 100mm
* Minimum sample diameter
– 40mm
* Sample holding fixture
– Collet chuck
– Suction
