SPFM-1000 Pulsed field magnetometer

자석의 BH 특성을 측정하는 pulsed field magnetometer (PFM)
최대 8T 자기장을 인가, 희토류 자석의 full BH curve 측정 가능

• SPECIFICATION Max. applying field : 8T
  • Max. sample sizeCylinder : d=20mm, h=10mm
  • Cube : z=20mm, w, h=10mm
  • Power : AC230V 60Hz 30A (max)
  • ADC : NI PCIe-6351 (Max. 1.25MS/s)
  • Size : h=1500mm, w=800mm, L=1400mm/700kg (approx.)
  • Cooling : water/oil
• FEATURES
  • Single pulse eddy error correction
    • PFM은 자기장 변화 속도가 매우 빠르기 때문에 와류 (Eddy current)에 의한 오차가 발생합니다. 기존 사용 PFM은 2개의 코일을 사용하는 f/2f 기법을1 사용하나, SPFM-1000은 오직 1개의 코일을 사용하여 와류에 의해 발생한 오차를 보상합니다. 그 결과, 측정 시간은 반으로 줄어들며 유지 보수가 훨씬 더 수월 해집니다.
  • Sample heating
    • 시편의 온도를 가열하여 측정할 수 있습니다. 온도 제어 probe는 고압 시스템으로부터 절연을 위해 무선 충전 기술을 이용하여 전원이 공급됩니다. BLE4.0 protocol을 이용하여 시편의 온도 측정 및 제어를 합니다.
  • Self-calibration
    • 제공된 고순도 니켈 샘플 (순도 99.8% 이상)을 이용하여 쉽고 빠르게 장비를 자가 교정할 수 있습니다.

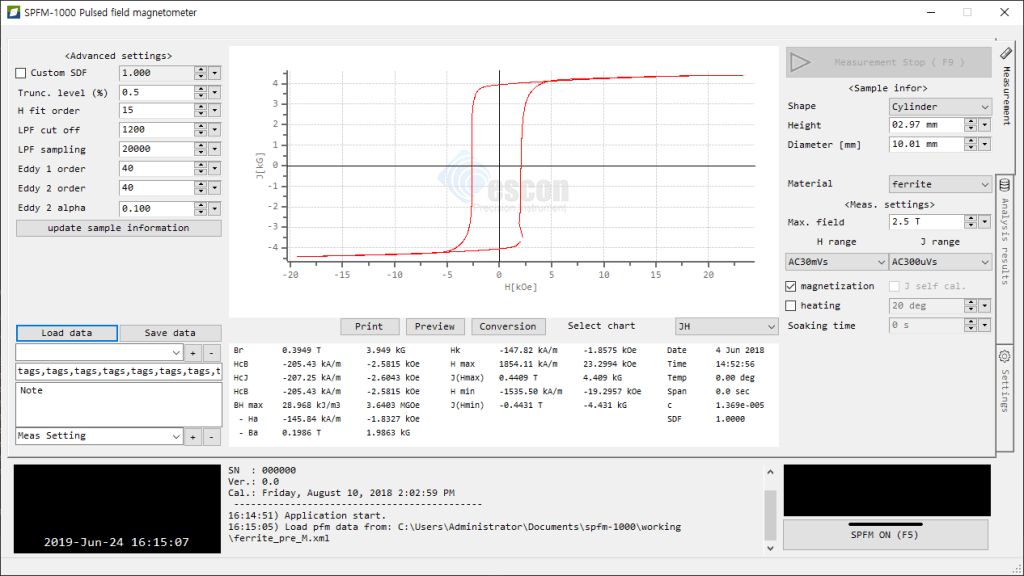

  • Database
    • 측정된 데이터는 database에 저장되며, 다양한 검색 기능 (날짜, tag 등)을 제공합니다. 또한 샘플의 온도 데이터를 이용하여 온도 보간 기법을 사용할 수 있습니다.
