SCMI Magnet analyzer SMA-3000

모터 회전자/엔코더의 자기 특성 측정/분석장비

• SPECIFICATION
  • Max. sample size : D200mm, h200mm, 50kg
  • Hall sensor: Metrolab MV2Sensing volume : 200 X 200 X 5um
  • Range : 0.1T/0.3T/1.0T/3.0T (1.6T max)
  • Actuator : Misumi LS10 actuator (반복위치 정밀도 ±0.02mm)
  • Motor : Ina Oriental AZ step motor (Modbus RTU)
  • ADC : NI USB 6351 (optional) : 16bit 1.5M S/p/s
  • Holder : Samchully 3jaw chuck SC-130
  • OS : Windows 10 home edition, dot net 4.5
  • Power : AC220 60/50Hz 15A max
  • Size : 600mm X 1000mm X 1600mm Max. 60kg (PC 제외)
• FEATURES
  • 센서 충돌 방지 및 시편 크기 검출
    • 레이저 검출 센서를 이용하여, 3축 홀 센서와 시편의 충돌을 방 지
    • 시편의 크기 및 지름을 자동으로 검출
  • 측정 제어 Application 제공
    • 측정을 제어할 수 있는 application program을 제공
    • App를 이용하여 기구를 manual로 조작
    • 측정된 raw data를 바로 확인
    • 측정 데이터를 CSV 파일로 export, 외부 분석 툴을 이용하여 관리 및 분석

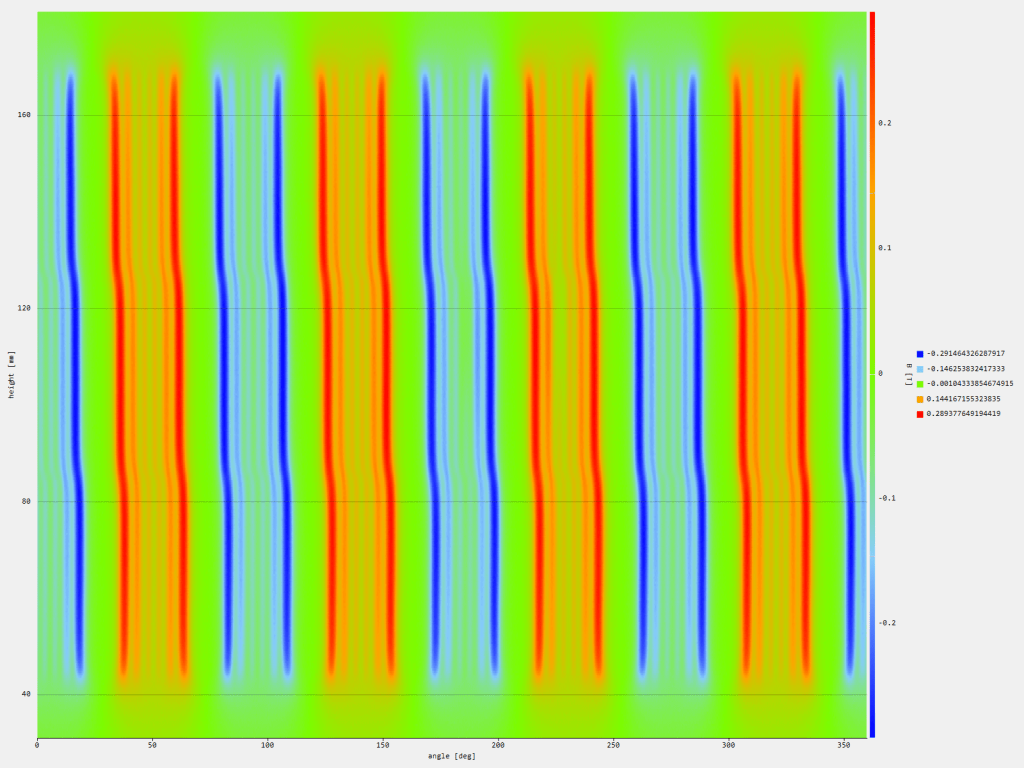

  • Stator pole mapping 기능
    • 모터가 회전할 때 stator의 pole surface를 통과하는 total flux ψ(θ)의 변화량을 계산
    • 이 파형을 주파수 영역에서 분석함으로써 (THD, power spectrum, Fourier transform 등)
    • 기존 single axis analyzer에서 불가능한 skew type rotor의 특성을 파악
