Stator pole mapping (SPM) angle은 고정자 한 pole의 각도를 의미하며, SMA 측정에서 가장 중요한 설정 값입니다.

위 그림은 회전자 표면 한 점에서 측정된 raw 데이터 입니다. 우리는 이 파형을 보고 회전자가 총 8개의 극을 가진다는 것을 알 수 있지만, 기계는 0점을 지나는 점을 기준으로 극을 구분하기에 이 회전자가 8*3=24개의 극을 가진다고 판별할 것 입니다. 하지만 stator pole angle을 30도로 설정하고 SPM 변화하면 다음과 같이 출력됩니다.

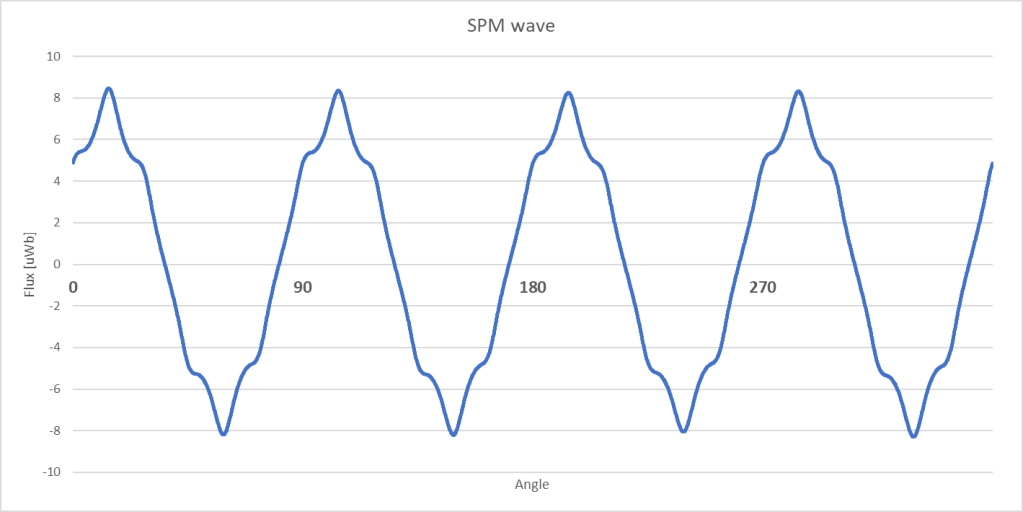

SPM 변환된 파형은 보다 직관적으로 극이 8개라는 것을 보여줍니다.

---

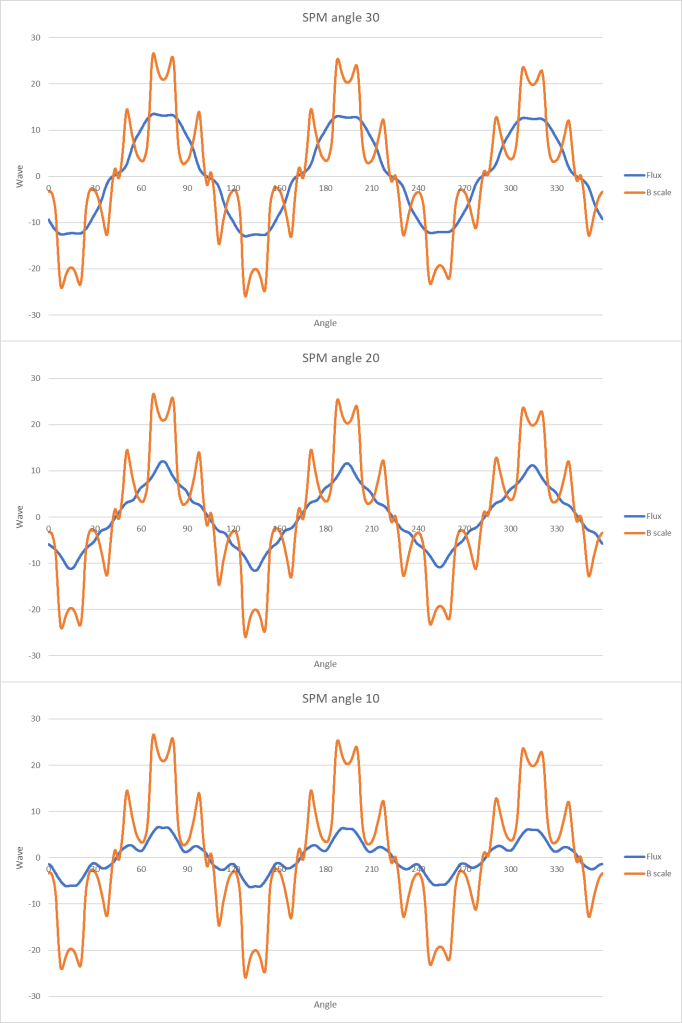

SPM angle이 0에 근접할 수록, SPM wave는 raw 데이터와 동일한 모습으로 변하는 특징이 있습니다. 아래 그림들은 SPM angle이 각각 30, 20, 10도 일 때 파형을 보여주고 있습니다.

파형의 zero와 Raw data의 zero는 항상 일치하지 않습니다. SPM wave의 zero position은 SPM angle 구간 모든 데이터 합이 0이 되는 지점을 나타내기 때문입니다. SPM wave의 zero와 zero position의 zero 간격은 SPM angle이 zero에 근접할수록 줄어듭니다.
